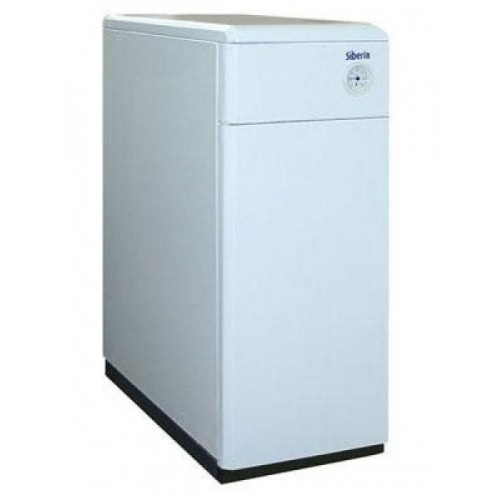

Котел газовый SIBERIA 17 (АОГВ-17.4/3)

Описание

Напольный газовый одно или двухконтурный энергонезависимый отопительный котел Сибирия 17 (АОГВ-17,4) укомплектован блоком автоматики импортного производства.

Не требуют подключения к электрической сети. По теплотехническим характеристикам и дизайну они не уступают зарубежным аналогам.

В конструкции котлов Сиберия 17 используются современные комплектующие ведущих мировых производителей. Предназначены для отопления жилых помещений, а также промышленных и хозяйственных объектов.

Особенности газовых напольных котлов Siberia 17

Теплообменник:

- Высокая надежность бака теплобменника за счет применения автоматического процесса сварки и использования высококачественной стали в аппаратах со стальным теплообменником;

- Стабильное обеспечение горячей водой для бытовых нужд в медном проточном втором контуре двухконтурных котлов (они имеют обозначение К в названии модели);

- Возможность применения прибора в системах отопления как с естественной, так и с принудительной циркуляцией теплоносителя;

- Использование слоя теплоизоляции для защиты от ожогов и повышения КПД котла;

- Высокое качество применяемых материалов и сборки аппарата;

- Котел Сибирия 17 прост в монтаже и техобслуживании;

Автоматика EUROSIT:

- Безопасность, надежность, простота и удобство эксплуатации котлов обеспечиваются применением современных импортных блоков автоматики 630 Eurosit (Италия) с очень точным поддержанием температуры;

- Система пьезоэлектрического розжига;

- Экономия расхода газа за счёт оптимального выбора режимов функционирования газовой горелки;

- Удобство управления благодаря эргономичному расположению блоков автоматики;

- Система безопасности с контролем пламени и датчиком тяги;

- Нет необходимости в дополнительной регулировке на комбинированном газовом клапане;

- Аппарат полностью энергонезависим, не требует подключения к электрической сети;

Газовая горелка

- Напольный газовый котел Сиберия 17 оснащен газогорелочным устройством с горелкой WORGAS (Италия), изготовленной из нержавеющей стали и исключающей прогорание при пониженном давлении газа;

- Экологическая чистота за счёт низкого содержания оксидов азота и углерода в отходящих газах;

- Устойчивая работа котла при низком давлении газа в сети (до 550 Па);

- Удобство эксплуатации за счёт лёгкого процесса замены и чистки горелки;

- При замене форсунок (основная горелка и запальник), аппарат может работать на сжиженном (баллонном) газе;

Технические характеристики газовых котлов Siberia 17

Основные параметры:

Номинальная тепловая мощность, кВт: 17,4
КПД, %, не менее: 90
Расход воды ГВС при 35 °C, л/мин: 5,5
Расход природного газа, куб.м/ч: 1,76
Расход сжиженного газа, кг/ч: 1,21
Габаритные размеры, мм: 850х280х560
Масса, кг: 59

Присоединительная резьба штуцеров:

для подвода и отвода воды ГВС: G 1/2
для системы отопления: G 2
для подвода воды: G 2

Номинальное давление газа:

Природный газ (метан), Па: 2940
Сжиженный газ (пропан/бутан), Па: 1274

Номинальное давление воды:

Давление в системе отопления, кПа: 150
Давление воды ГВС, кПа 588,40

Дымоход:

Диаметр дымохода, мм, не менее: 125
Разрежение в дымоходе, Па: 2,94 / 29,4



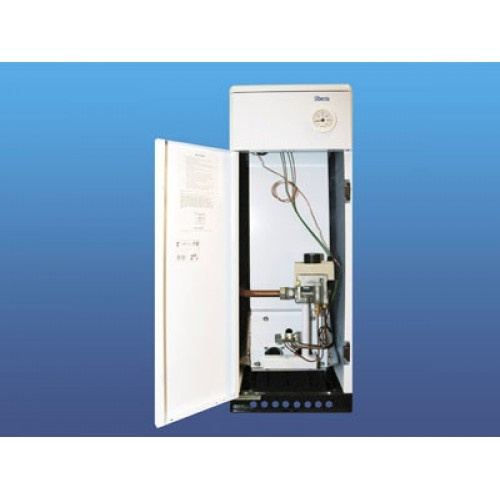

Рис.9. Устройство напольного котла Сиберия 17

1 - газоотводящее; 2 - теплообменник; З – горелка основная; 4 – газовый клапан; 5 - крышка с пьезорозжигом; 6 - термопара; 7 - датчик тяги; 8 - термопрерыватель; 9 - запальная горелка (пилотная горелка), 10 - термометр; 11 - крышка; 12 – стенка боковая левая / правая; 13 - панель; 14 - стенка передняя; 15 - рама; 16 – ручка- указатель терморегулятора (кнопка клапана магнитного).

Запуск котла Сибирия 17

Для включения аппарата произвести следующие операции:

- проверить заполнение аппарата и системы отопления водой - это контролируется появлением воды из сигнальной трубы открытой системы, при закрытой системе отопления появлением воды из автоматического клапана выпуска воздуха, закрыть кран на водопроводе;

- проверить наличие тяги, поднеся зажженную спичку к окну над датчиком тяги. Если тяга есть, то пламя спички втягивается в это отверстие;

- открыть газовый кран на газопроводе;

- ручку-указатель терморегулятора газового блока установить в положение «выключено-0» по часовой стрелке до упора;

- повернуть ручку-указатель против часовой стрелки в положение “пилот-* “;

- нажать кнопку ручки-указателя терморегулятора (кнопка магнитного клапана) до упора, стравить воздух; нажать до щелчка кнопку пьезорозжига, при этом должна воспламениться запальная горелка. Удерживать кнопку ручки-указателя до одной минуты. Если нет пламени на запальной горелке, повторить операцию по истечении двух минут.

- отпустить кнопку ручки-указателя. Пламя запальной горелки не должно погаснуть. Повернуть ручку-указатель на отметку “4” для подачи полного расхода газа на основную горелку. После возгорания основной горелки установить желаемую температуру нагрева воды поворотом ручки-указателя терморегулятора.

Температура регулируется от отметки “1” до отметки “7” (против часовой стрелки). Время распространения пламени по всей огневой поверхности не более чем за 2 с.

При достижении максимальной температуры воды в теплообменнике котла Siberia 17 отключится основная горелка. При понижении температуры воды в теплообменнике происходит включение основной горелки.

Если произошло отключение прибора, проверить наличие тяги в дымоходе. Розжиг производить только при наличии тяги.

Перезапуск агрегата после аварийного выключения может быть технически произведен через 60 секунд после отключения устройства контроля пламени.

Данное требование обеспечено конструктивным исполнением устройства управления подачей газа 630 EUROSIT. Поворот кнопки ручки-указателя из положения “пилот” возможен только после охлаждения термопары контроля пламени в блокирующем положении.

При повторном запуске котла повернуть ручку-указатель в положение “выкл.- 0” повторить запуск.

Для выключения аппарата необходимо: повернуть ручку-указатель в положение “выключено-0”; закрыть газовый кран перед аппаратом.
