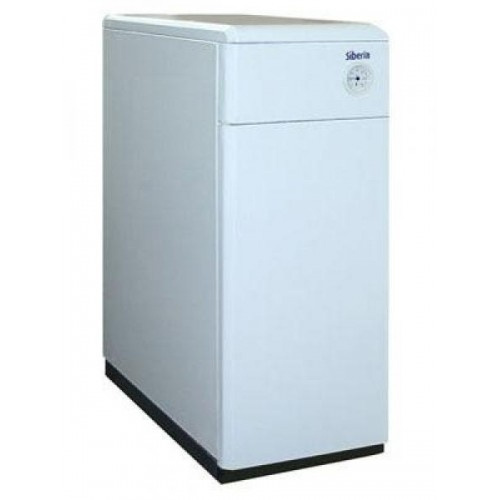

Котел газовый SIBERIA 23 (АОГВ-23)

Описание

Особенности и преимущества напольного газового котла Сиберия 23:

- Надежность и долговечность.

- Доступная цена.

- Современный дизайн и оптимальные габариты.

- Полностью автоматическая система управления и безопасность эксплуатации.

- Легкость управления и бесшумность работы.

- Устойчивость к качеству коммунальных сетей.

Техническое оборудование газовых котлов Siberia 23

- Теплообменник из качественной углеродистой конструкционной стали с развитой площадью теплообмена;

- Блок автоматики (710 MINISIT): магнитный клапан устойчивый к бытовым загрязнениям, модулирующий термостат с активной функцией мгновенного включения/выключения, термоэлектрическое устройство контроля пламени с блокировкой повторного розжига, стабилизатор давления газа, пьезорозжиг, фильтр газа;

- Горелка атмосферная из высоколегированной жаропрочной нержавеющей стали (Polidoro);

- Капиллярный термометр с увеличенным объемом капилляра;

- Теплоизоляция фольгированная с использованием базальтового волокна;

- Покрытие корпуса порошковой эмалью.

Технические характеристики напольного котла Сиберия 23

Тип - газовый

Монтаж - напольный

Номинальная мощность, (кВт) - 23.2

Контур ГВС - без контура ГВС (одноконтурный)

Бойлер - без встроенного бойлера

Камера сгорания газового котла - открытая камера (атмосферный)

Номинальная тепловая мощность, кВт - 23,2

Расход природного газа, м3/ч - 2,3

Ориентировочная площадь отопления,м2 - 100-250

КПД по отходящим газам,%, не менее - 90

Предел настройки температуры воды, °C - 90±5

Внутренний диаметр газоотводящего патрубка, мм, не менее - 138

Габаритные размеры, мм:

- высота - 850
- ширина - 280
- глубина - 560

Масса, кг - 65

Автоматика - 710 MINISIT

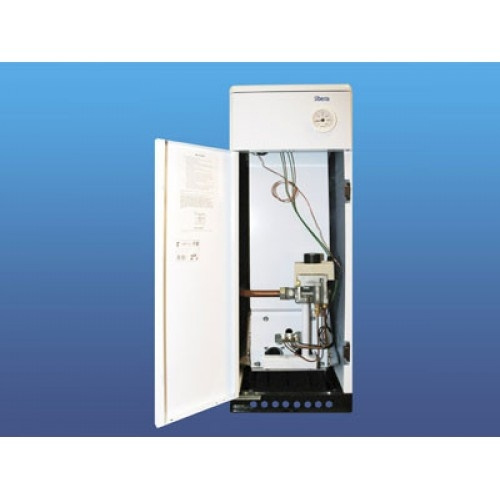

Устройство и элементы газового напольного котла Siberia 23

Газовый котел состоит из следующих основных частей (см. рисунок 8): теплообменника, крышки, газоотводящего устройства, стенок, запальной горелки, основной горелки, рамы, блока газового.

Автоматика 710 MINISIT обеспечивает: стабилизацию давления газа на основную горелку, поддержание заданной температуры воды, включение основной горелки при наличии пламени на запальной горелке, выключение прибора при погасании запальной горелки, при отсутствии разрежения в дымоходе.



Рис.8. Конструкция котла Сибирия 23

1 - газоотводящее; 2 - теплообменник; З – горелка основная; 4 – газовый клапан; 5-пьезорозжиг; 6 - термопара; 7 - датчик тяги; 8 - термопрерыватель; 9 - запальная горелка (пилотная); 10- термометр; 11 - крышка; 12 – стенка боковая левая / правая; 13 - панель; 14 - стенка передняя; 15 – рама

Техобслуживание газовых котлов Сибирия 23

Техническое состояние (диагностирование) проводится с целью установления пригодности аппарата для дальнейшего использования по прямому назначению после окончания срока службы.

Для выяснения технического состояния котла необходимо выполнить минимальный, но достаточный объем работ.

Диагностика выполняется в ниже указанном объеме и порядке специализированной организацией, имеющей разрешение на данный вид работ в строгом соблюдении «Правил безопасности систем газораспределения и газопотребления».

Проверка технического состояния котла Сиберия 23 путем визуального осмотра:

- отсутствие деформации стенок теплообменника и течи;

- проверка состояния горелки на отсутствие прогаров;

- проверка работоспособности терморегулятора;

- проверка состояния электроконтактов.

Проверка герметичности газопровода обмыливанием.

Проверка клапана газового магнитного.

Проверка воспламенением основной горелки.

При проверке срабатывания автоматики безопасности по погасанию запальной горелки необходимо:

- закрыть газовый кран перед котлом, предварительно проработавшего не менее 5 мин;

- пламя основной и запальной горелок должно погаснуть;

- возобновить подачу газа после 60с. Расход газа не допускается.

При проверке срабатывания автоматики безопасности котла Сибирия 23 по отсутствию тяги необходимо:

- отсоединить дымоход от агрегата и перекрыть тягу металлической заслонкой;

- пламя основной и запальной горелок должно погаснуть не ранее 10 с. и не позднее 60 с.

При техническом обслуживании, которое проводится по мере необходимости, но не реже 1 раза в год выполняются следующие работы:

- чистка фильтра газа;

- чистка и промывка основной и запальной горелок;

- проверка герметичности газовых и водяных систем аппарата;

- проверка работы автоматики безопасности;

- проверка наличия тяги в дымоходе.
